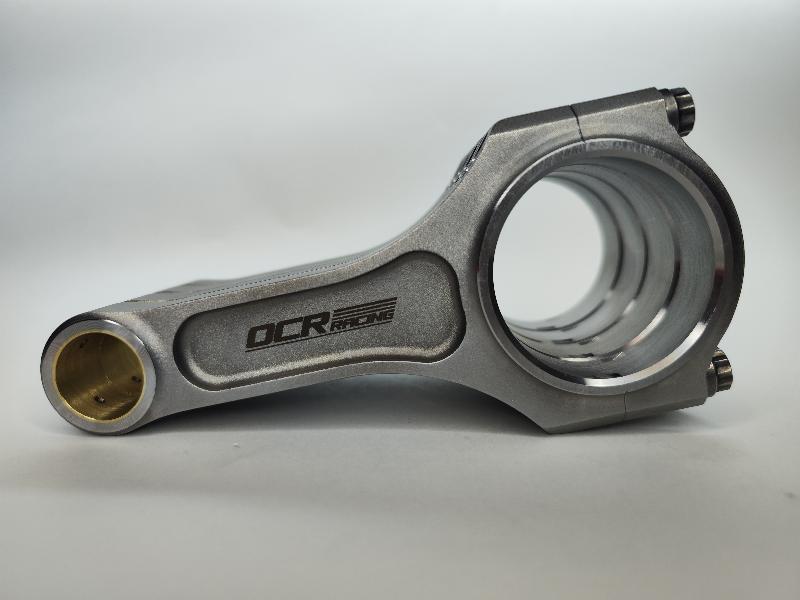

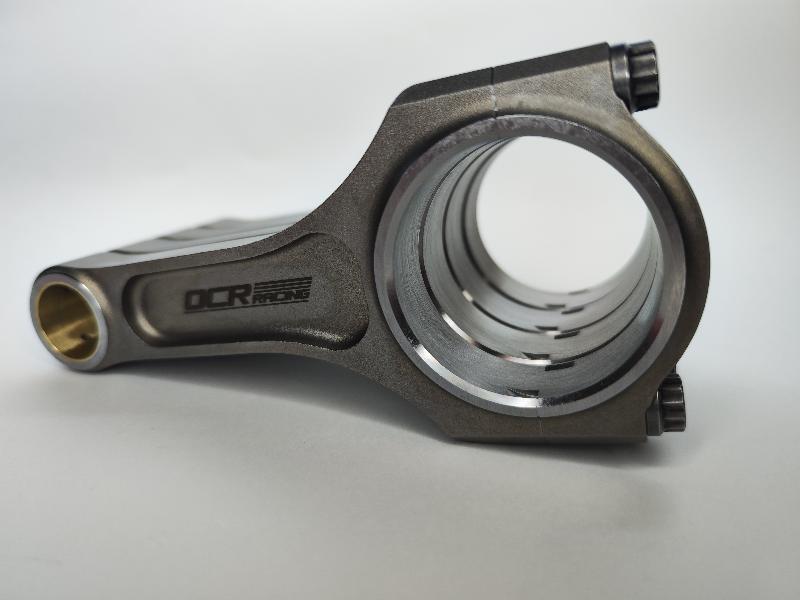

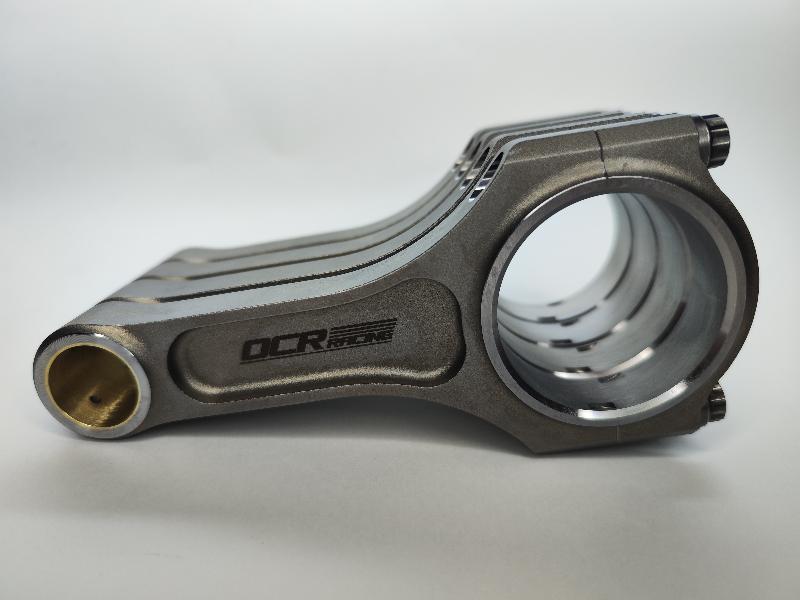

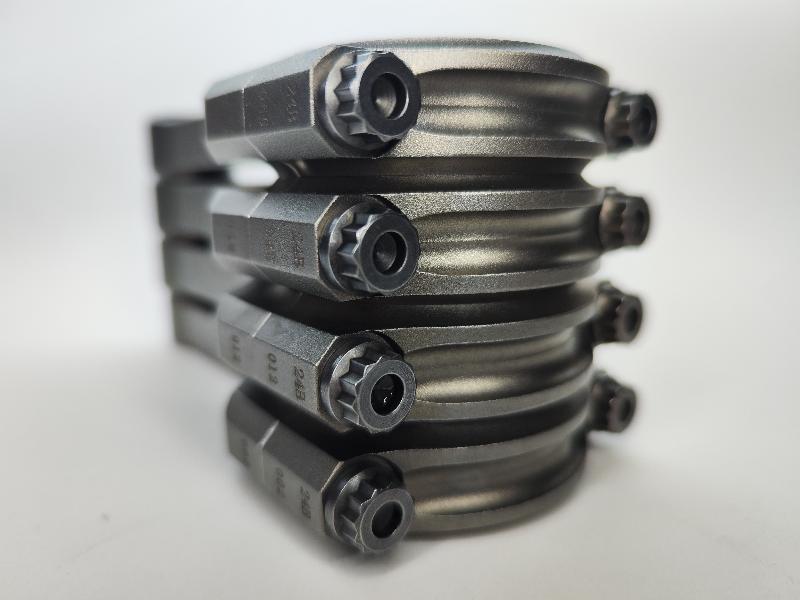

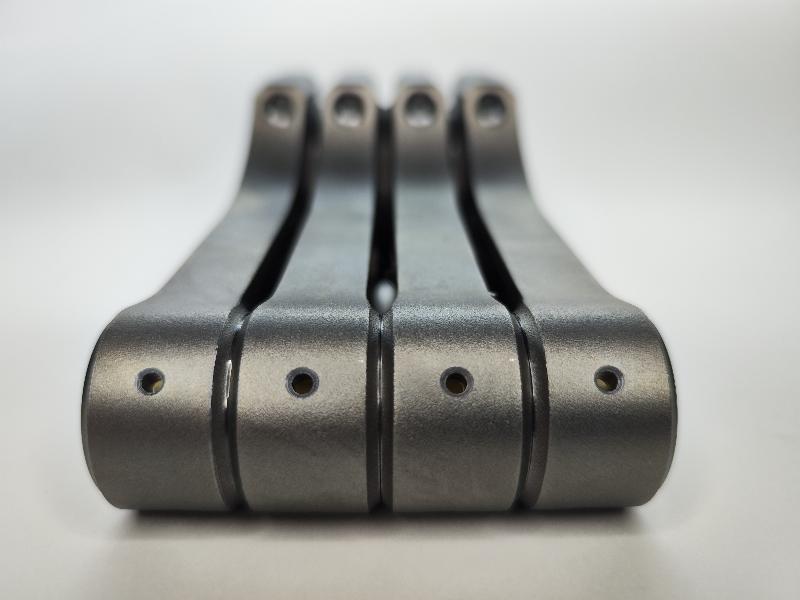

Кованые шатуны для двигателя EJ20, EJ205, EJ255, EJ257, IQ-beam Connecting Rod

Шатуны для двигателя EJ20, EJ205, EJ255, EJ257, IQ-beam Connecting Rod
Изготовлены из термически обрабатываемой низколегированной стали 4340 , содержащей никель, хром и молибден.
Вес шатуна с болтами (примерный) - 583 грамм
Тип стержня шатуна - IQ-beam
Межцентровое расстояние - 130.5 мм
Диаметр ВГШ (верхней головки шатуна) под поршневой палец - 23 мм
Диаметр НГШ (нижней головки шатуна) под подшипник - 55 мм
Ширина ВГШ (верхней головки шатуна) - 21,33 мм
Ширина НГШ (нижней головки шатуна) - 21,33 мм
Шатуны комплектуются высокопрочными болтами тип L19 (Connecting Rod Bolt)

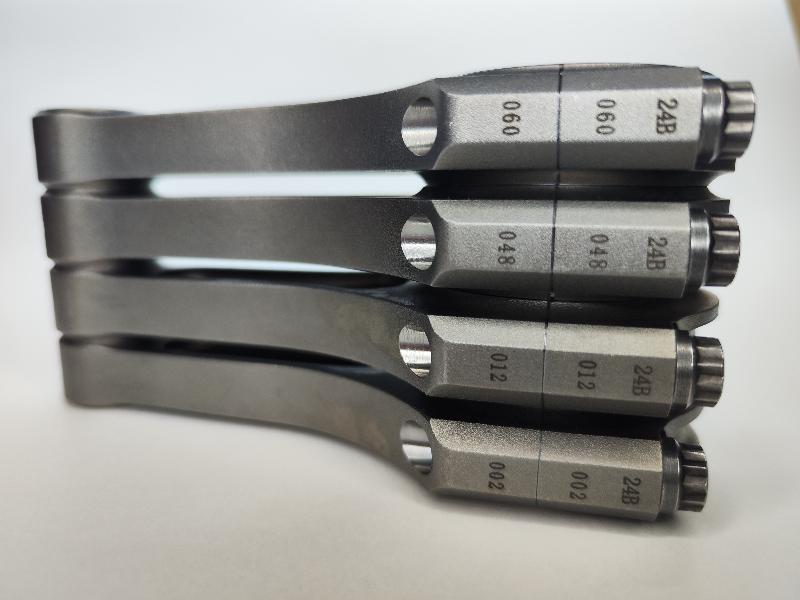

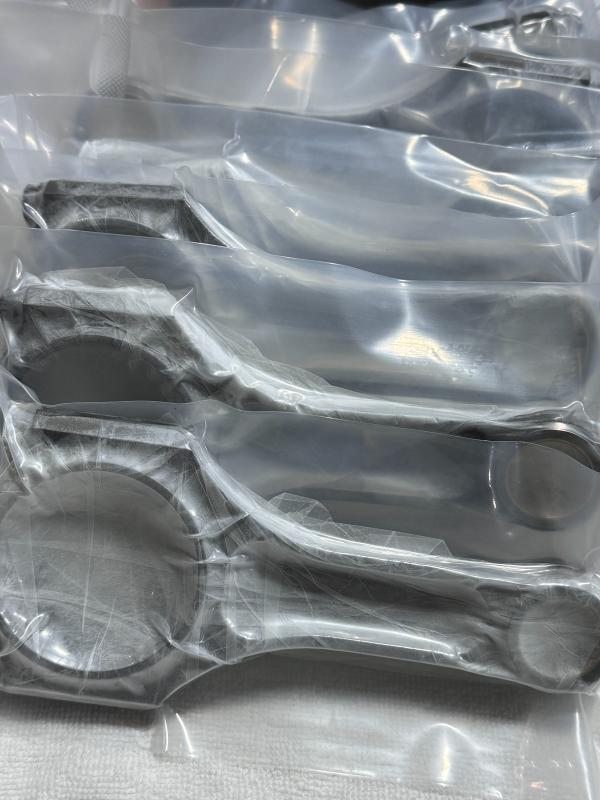

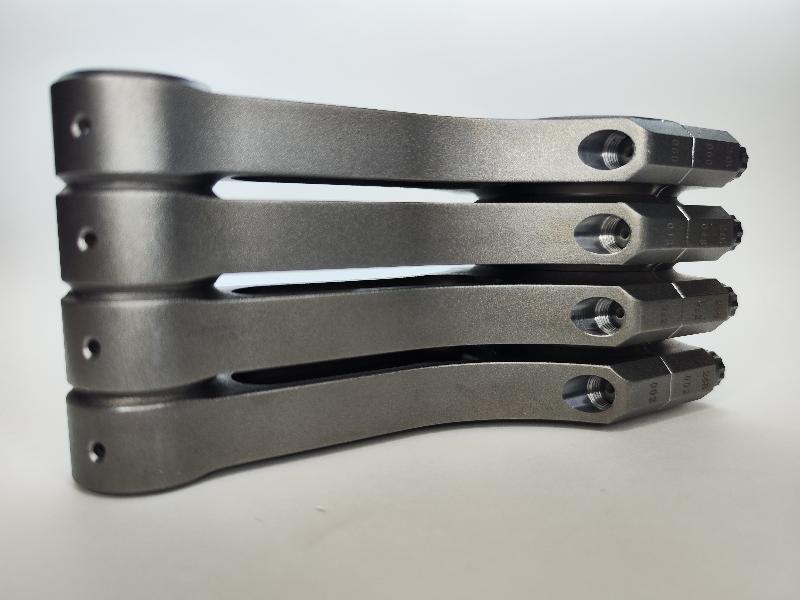

Комплект - 4 шатуна (с болтами)
Расчетный предел прочности на 1 шатун - 250 л.с.

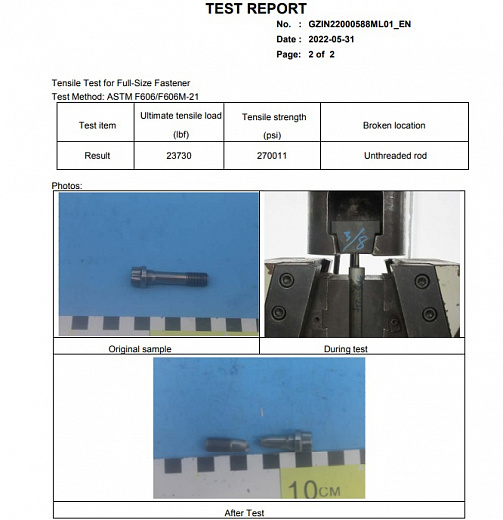

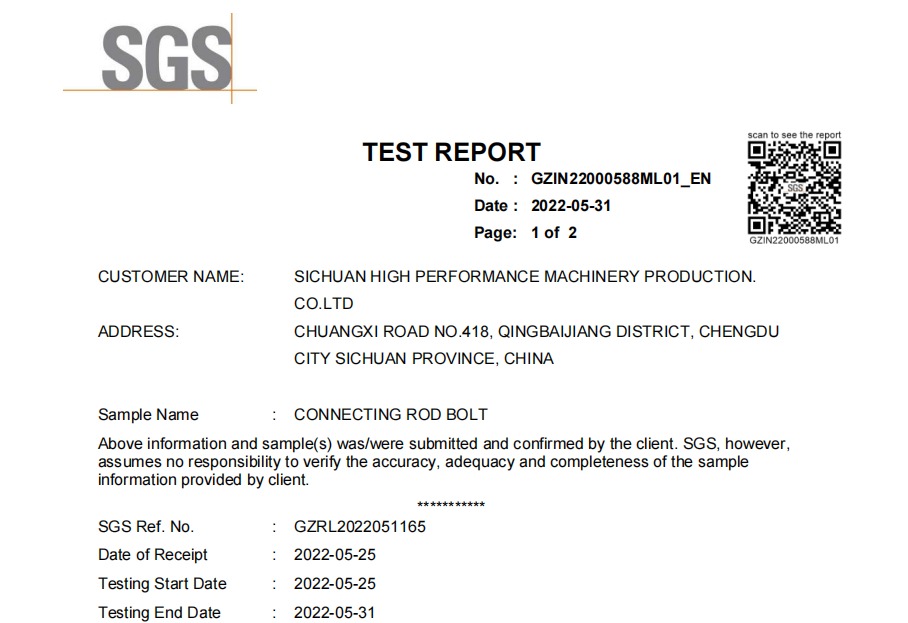

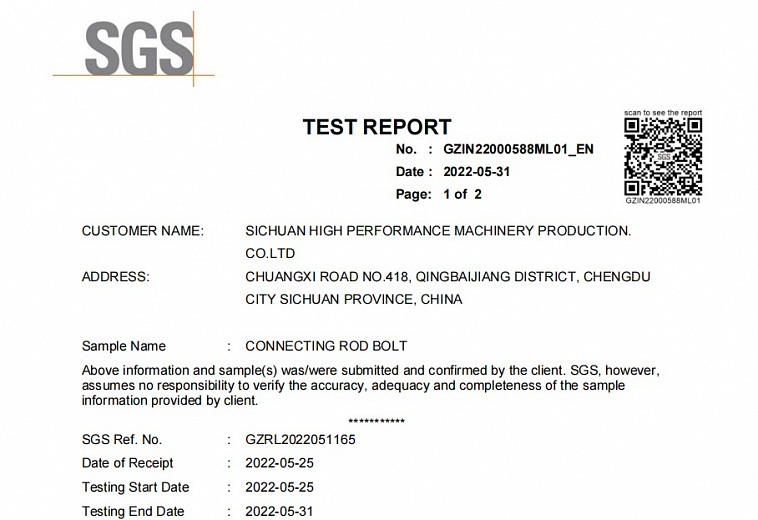

Результаты испытания на растяжение болтов крепления крышки шатуна.
Метод испытания: ASTM F606/F606M-21
Предельная растягивающая нагрузка (lbf) - 23730
Предел прочности при растяжении (psi) - 270011

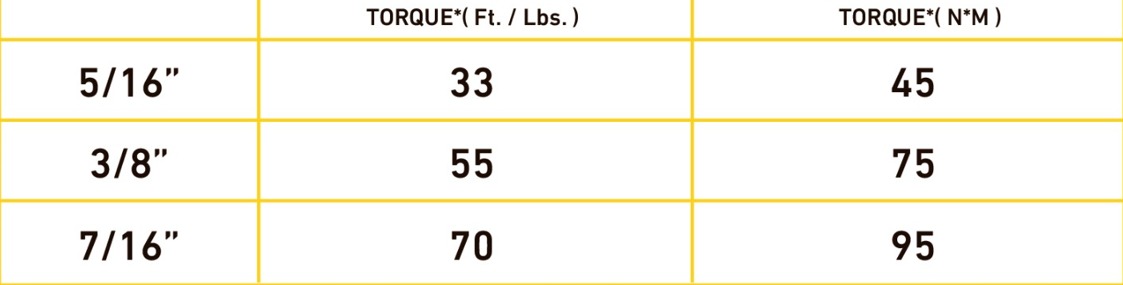

Затяжка болта (с резьбовой пастой) - 75 Нм

Connecting rods for EJ20, EJ205, EJ255, EJ257, IQ-beam Connecting Rod Engine
They are made of heat-treated low-alloy steel 4340 containing nickel, chromium and molybdenum.
The weight of the connecting rod with bolts (approximate) is 583 grams
Connecting rod type - IQ-beam
The center-to-center distance is 130.5 mm
The diameter of the HSH (upper connecting rod head) under the piston pin is 23 mm
The diameter of the NGSH (upper connecting rod head) for the bearing is 55 mm
The width of the HSH (upper connecting rod head) is 21.33 mm
The width of the NGSH (lower connecting rod head) is 21.33 mm
Connecting rods are equipped with high-strength bolts type L19 (Connecting Rod Bolt)
Set - 4 connecting rods (with bolts)
The calculated strength limit for 1 connecting rod is 250 hp.

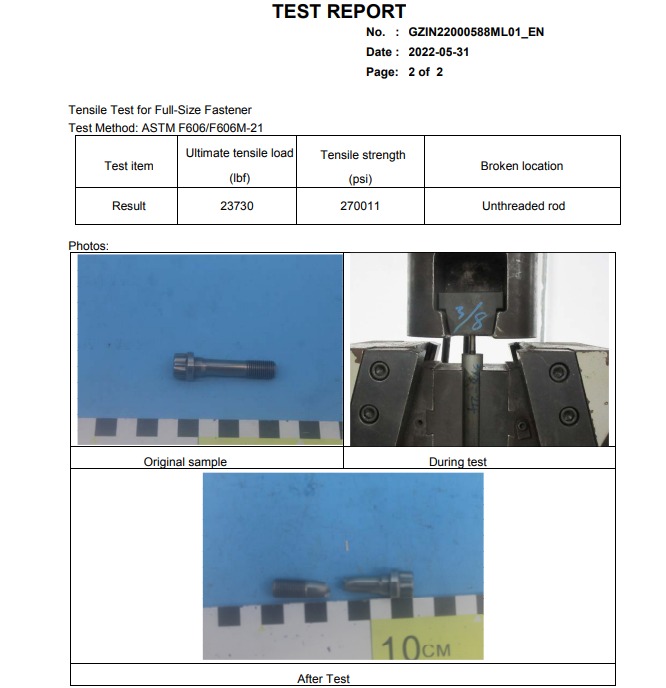

The results of the tensile test of the connecting rod cover mounting bolts.
Test Method: ASTM F606/F606M-21
Ultimate tensile load (lbf) - 23730
Tensile strength (psi) - 270011
Bolt tightening (with threaded paste) - 75 Nm
